Een goede waterzijdige balans is van groot belang voor verwarmingsinstallaties met gescheiden circuits of meerdere groepen en pompen. Ook het effectief verwijderen van lucht en vuil draagt bij aan een optimale werking van de installatie.
Hydraulische balancering en lucht- en (magnetische) vuilafscheiding worden gecombineerd in de Spirotech SpiroCross AX-J range. De hydraulische afscheider compenseert verschillen in debiet tussen een primair circuit (aanvoer) en een secundair circuit (vraag). Door drie functies in één apparaat te combineren, bespaar je op ruimte, tijd en aanschafkosten.
De SpiroCross AX-J-reeks is ontwikkeld voor kleine commerciële toepassingen en kan ook worden gebruikt voor lage temperatuur warmtepompsystemen. Voorbeelden zijn appartementsgebouwen, systemen voor gedeelde woningen, villa's en kleine commerciële gebouwen. Toepassingen zijn onder meer het aansluiten van combiketels (aanvoer) met verschillende verbruikscircuits (radiator & vloerverwarming) die beide zijn uitgevoerd als actief circuit in een systeem met meerdere en aparte circulatiepompen.
De SpiroCross AX-J zorgt voor actieve ontluchting en het verwijderen van magnetische vuildeeltjes in een zeer compact ontwerp en garandeert een perfecte systeemwaterbalans met minimale vloeistofmenging.
De SpiroCross AX-J hydraulische afscheider moet worden geïnstalleerd tussen de primaire en secundaire lus zoals weergegeven in de afbeelding. Om de beste luchtafscheidingsefficiëntie te garanderen, moet het water met de hoogste temperatuur worden aangesloten op de bovenste aansluitingen (ook voor koeltoepassingen). Zoals bij alle leidingen van een hydronische systeem, wordt aanbevolen om de aansluiting van het expansievat op het systeem aan de zuigzijde van de pomp of circulatiepomp te hebben.
Units moeten in horizontale leidingen worden gemonteerd, met de ontluchter aan de bovenzijde. De leidingen dragen normaal gesproken het gewicht van de SpiroCross AX-J-units. Leidingdiameters van recht stuk voor en na de unit zijn niet vereist.
De stroom kan naar beide zijden van de unit worden geleid. Er is geen richtingspijl. Beide aansluitingen kunnen worden gebruikt voor inlaat of uitlaat. De schroefdraadverbinding bij de luchtuitlaat is bedoeld voor het gemak voor diegenen die het systeem voor het vullen met lucht onder druk willen testen.

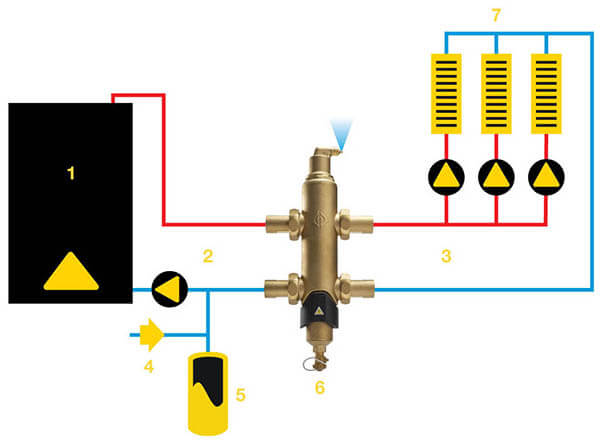

1 Boiler | 2 Primaire lus | 3 Secundaire lus | 4 Watervoorziening |
5 Expansievat | 6 SpiroCross AX-J | 7 Verwarmingselementen
